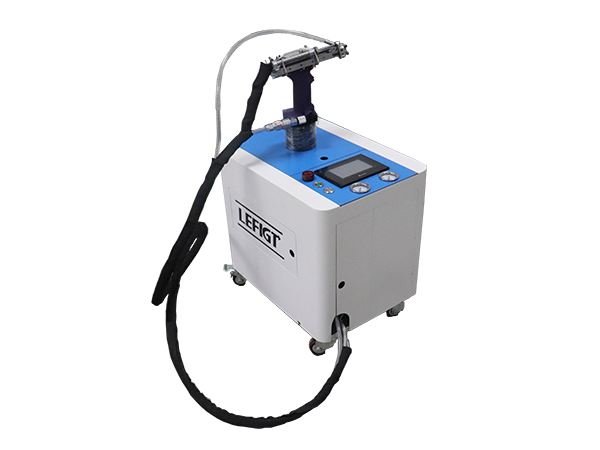

LF-LD-240R
拉钉机产品介绍
自动化紧固专家——专注铆接紧固行业18年
自动化紧固专家——专注铆接紧固行业18年
自动化版自动拉钉机，顾名思义，它是普通拉钉机为适应无人化机器人作业的升级版。它与普通拉钉机的不同之处在于：
1. 由手扣扳机启动拉钉动作模式改成了电控启动模式。
2. 针对拉钉枪的装钉及拉钉动作增加了多个检测，能做到检测拉钉是否装钉完成、是否拉钉完成、拉钉尾钉杆是否排出等拉钉信息闭环。
3.采用PLC+触措屏模式，预留了多个通讯端口。
4.采用高端气动元气件，使机器更稳定可靠。
1. 由手扣扳机启动拉钉动作模式改成了电控启动模式。
2. 针对拉钉枪的装钉及拉钉动作增加了多个检测，能做到检测拉钉是否装钉完成、是否拉钉完成、拉钉尾钉杆是否排出等拉钉信息闭环。
3.采用PLC+触措屏模式，预留了多个通讯端口。
4.采用高端气动元气件，使机器更稳定可靠。

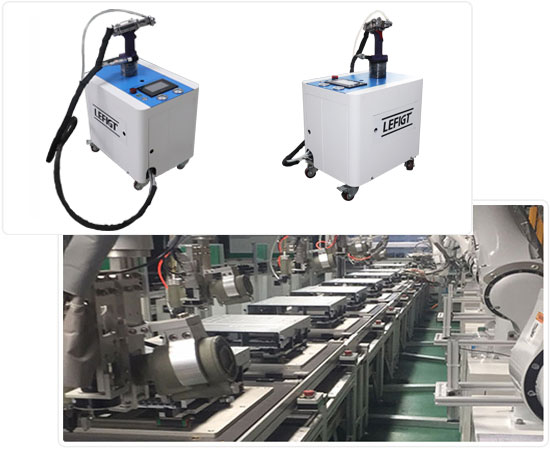

拉钉机产品构成
自动化紧固专家——专注铆接紧固行业18年
自动化紧固专家——专注铆接紧固行业18年
1、主机包括机器运动系统、机器控制系统、检测系统。
机器运动系统的作用是将拉铆钉从杂乱无章装态整列到依次分离并按一定的方向依次逐粒地将拉铆钉输送到拉钉枪嘴上；机器控制系统是控制机器各部件按设定的动作运行；检测系统是检测机器是否在按设定的程序稳定运行。
2 拉钉枪组件是由拉钉枪、拉铆钉接受机构、信号收集输出机构组成。
拉钉枪即是市面上的自动拉钉枪，它是拉钉作业完成的必要部件，无论是手工作业还是自动化作业，拉钉作业都是由它来完成的；拉铆钉接受机构是将由主机通过管道输送过来的拉铆钉接住并装入到拉钉枪嘴零配件组件，它是自动拉钉机的比较核心的技术所在；信号收集输出机构，顾名思义，就是信号收集与输出，机器的运行是由它来启动完成的。
机器运动系统的作用是将拉铆钉从杂乱无章装态整列到依次分离并按一定的方向依次逐粒地将拉铆钉输送到拉钉枪嘴上；机器控制系统是控制机器各部件按设定的动作运行；检测系统是检测机器是否在按设定的程序稳定运行。
2 拉钉枪组件是由拉钉枪、拉铆钉接受机构、信号收集输出机构组成。
拉钉枪即是市面上的自动拉钉枪，它是拉钉作业完成的必要部件，无论是手工作业还是自动化作业，拉钉作业都是由它来完成的；拉铆钉接受机构是将由主机通过管道输送过来的拉铆钉接住并装入到拉钉枪嘴零配件组件，它是自动拉钉机的比较核心的技术所在；信号收集输出机构，顾名思义，就是信号收集与输出，机器的运行是由它来启动完成的。
FX-LD-240 自动拉钉机技术参数
自动化紧固专家——专注铆接紧固行业18年
自动化紧固专家——专注铆接紧固行业18年
备注：具体型号要根据实际铆钉规格确定，此表仅作为参
飞效拉钉机工作原理及功能
自动化紧固专家——专注铆接紧固行业18年
自动化紧固专家——专注铆接紧固行业18年
原理：
依靠拉钉枪嘴内的负压将拉铆钉吸入到拉钉枪嘴上；而飞效自动拉钉机是自动拉钉枪的自动化版，
它依靠机器自动将拉铆钉整齐排列和分离，并以压缩空气为动力，将拉铆钉通过管道自动输送到拉钉枪嘴上。
功用：
通过飞效自动拉钉机，可以使繁重的、严重依赖熟练工的手
工拉钉作业，升级到自动化作业或者无人化作业
依靠拉钉枪嘴内的负压将拉铆钉吸入到拉钉枪嘴上；而飞效自动拉钉机是自动拉钉枪的自动化版，
它依靠机器自动将拉铆钉整齐排列和分离，并以压缩空气为动力，将拉铆钉通过管道自动输送到拉钉枪嘴上。
功用：
通过飞效自动拉钉机，可以使繁重的、严重依赖熟练工的手
工拉钉作业，升级到自动化作业或者无人化作业
效果：
1.省工人，好管理
拉钉速度快，一个人顶两个人，工人减少，减少降低管理成本或工资费用。
2.高效率，省成本
不用手取拉钉，省去装钉时间。产量比原来增加，提前完成当日产量，缩短工时，再也不用加班了。
3.超清洁，好品质
拉钉自动送到枪嘴，不用手取，减少二次污染；左手扶住产品，不用担心孔位不齐，导致产量降低或是二次返工。
4.不用手取，更轻松
左手无需作业，可扶住产品，大大降低了工人劳动强度 。
5.无需熟手，简单易学
生熟手一样操作，不需培训，即刻上岗；再也不用担心熟手离职影响产量了 。
1.省工人，好管理
拉钉速度快，一个人顶两个人，工人减少，减少降低管理成本或工资费用。
2.高效率，省成本
不用手取拉钉，省去装钉时间。产量比原来增加，提前完成当日产量，缩短工时，再也不用加班了。
3.超清洁，好品质
拉钉自动送到枪嘴，不用手取，减少二次污染；左手扶住产品，不用担心孔位不齐，导致产量降低或是二次返工。
4.不用手取，更轻松
左手无需作业，可扶住产品，大大降低了工人劳动强度 。
5.无需熟手，简单易学
生熟手一样操作，不需培训，即刻上岗；再也不用担心熟手离职影响产量了 。

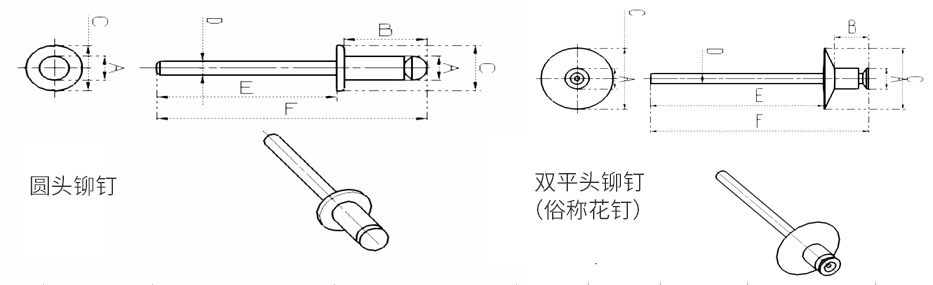

拉钉适用范围
自动化紧固专家——专注铆接紧固行业18年
自动化紧固专家——专注铆接紧固行业18年
注： 1、拉钉外形尺寸需满足此范围。
2、一些特殊的铆钉：铆管长度大于13mm时，拉芯长度要大于28mm，铆管长度等于17时，拉芯长度不少于26mm。
3、铆钉种类要求：不锈钢材质铆钉要求低纯度，其余类似铁钉、钢钉等无要求。
4、铆钉头型要求：圆头、沉头、平头等都可以使用。
2、一些特殊的铆钉：铆管长度大于13mm时，拉芯长度要大于28mm，铆管长度等于17时，拉芯长度不少于26mm。
3、铆钉种类要求：不锈钢材质铆钉要求低纯度，其余类似铁钉、钢钉等无要求。
4、铆钉头型要求：圆头、沉头、平头等都可以使用。

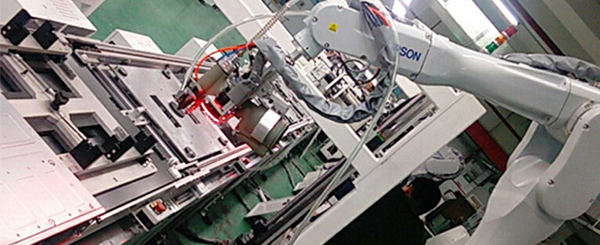

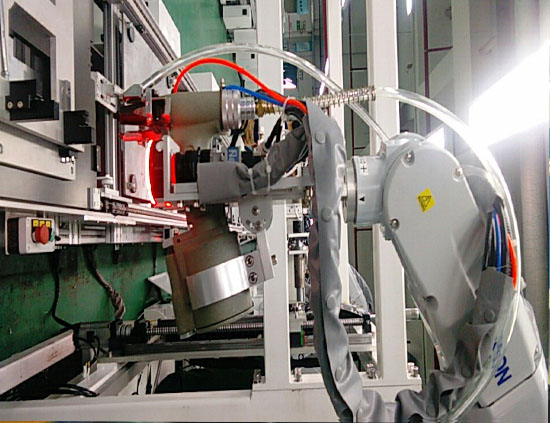

应用领域
自动化紧固专家——专注铆接紧固行业18年
自动化紧固专家——专注铆接紧固行业18年
飞效自动拉钉机适用于将各种材质各种厚度的两层或多层板件通过拉铆钉连接起来的拉铆接作业，广泛应用于机箱、机柜、灯饰、汽车、船舶、飞机、小家电、服务器、电烤箱、微波炉、白酒包装等行业的拉钉作业。
飞效的定购流程
自动化紧固专家——专注铆接紧固行业18年
自动化紧固专家——专注铆接紧固行业18年
